波纹管拉拔仪，管材管件连接件拉力计适用于聚乙烯压力管材与管件连接后在不同温度下受纵向拉力时的耐拉拔能力、
符合标准：标准JT/T529-2016预应力混凝土桥梁用塑料波纹管 拉拔力试验

波纹管拉拔仪，管材管件连接件拉力计适用于聚乙烯压力管材与管件连接后在不同温度下受纵向拉力时的耐拉拔能力、

符合标准：标准JT/T529-2016预应力混凝土桥梁用塑料波纹管  拉拔力试验

波纹管拉拔仪简介：

使用精密调压阀产生恒定拉力直接作用于波纹管，力传感器获得波纹管所受力值显示在电控系统。

相较于杠杆机构此设计操作更为简单。无需考虑杠杆平衡，砝码配重，拆装的繁琐操作。给定精准气压即可获得精准力值。将波纹管固定于上下夹具。即可实现一键完成试验

  本设计使用三角支撑杆，两支撑杆之间的距离大于400mm，可轻松放入130直径波纹管。使用35mmm镀铬支撑杆整体承重大于50kn。结构简单且非常可靠。电控系统采用活动设计方法，无论波纹管试件长度多大，均可腾出充裕的装夹空间。

一：技术参数：

 整体高度         1850  mm

 整机重量         < 100 kg

 电压 :           220v AC

 动力源  :        高压空气 (0-8kp)

 输出拉力         1.5-10kn

 分辨率：          0.001kn

 力传感器：        20 kn

 试件直径          50-150 mm

 试件高度          700-1150 mm （选配不同长度拉力接杆试件可任意高度）

 计时              0-24H 分辨率 s

 气压值显示：      0-8kp     精度>0.01kp

 位移显示：        可选  (可以产生蠕变曲线，1000组数据存储)

二：功能特点：

 1 气动加载，标配160气缸，精密调压产生精准力值。

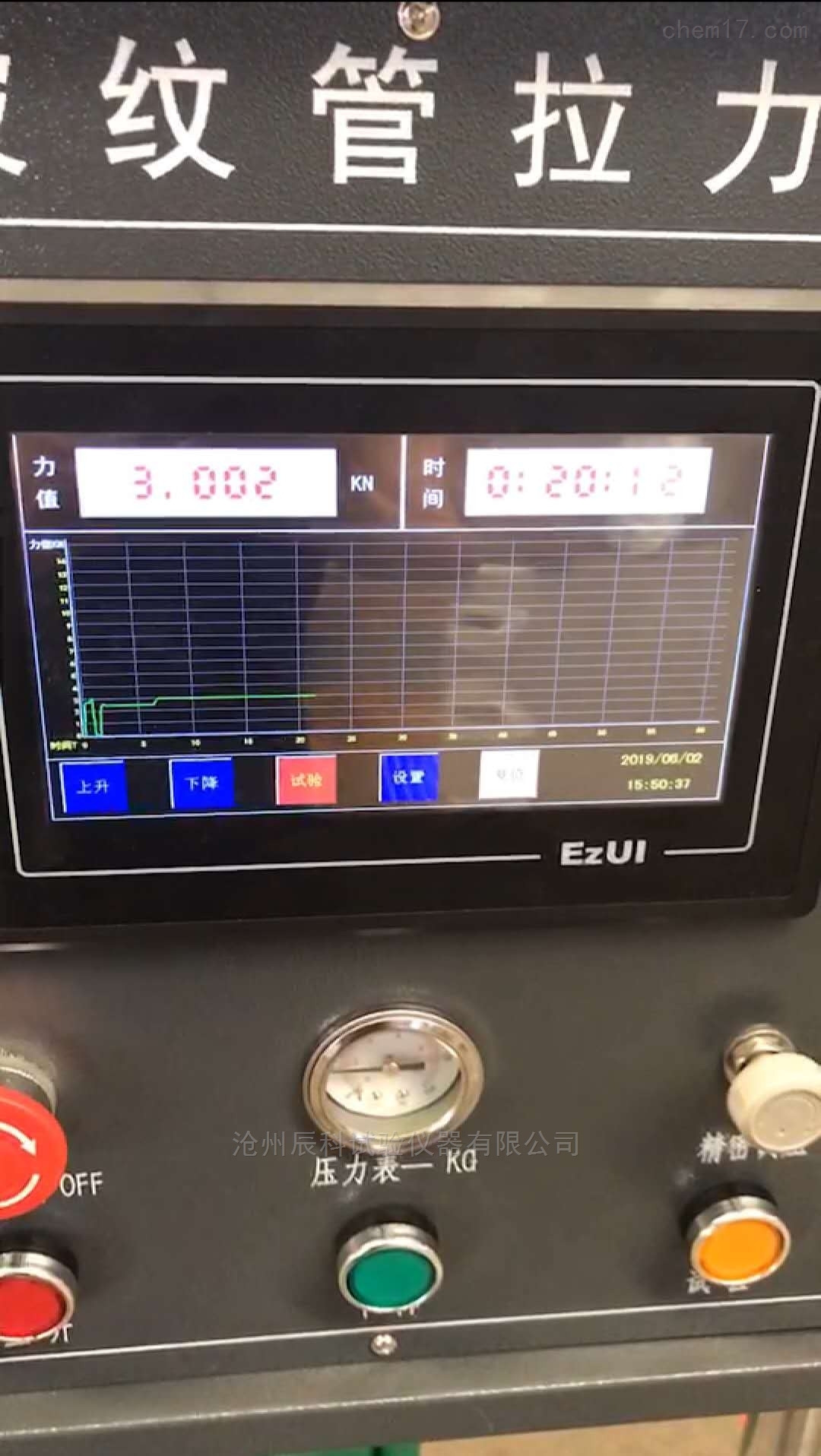

 2 *的电控系统---七寸触屏实时显示力值，力曲线，试验时间

 3 标准的夹紧装置，可方便的拆装操作。

 4 可保存1000组试验数据曲线

 5 机械按键与触摸屏双路控制。
